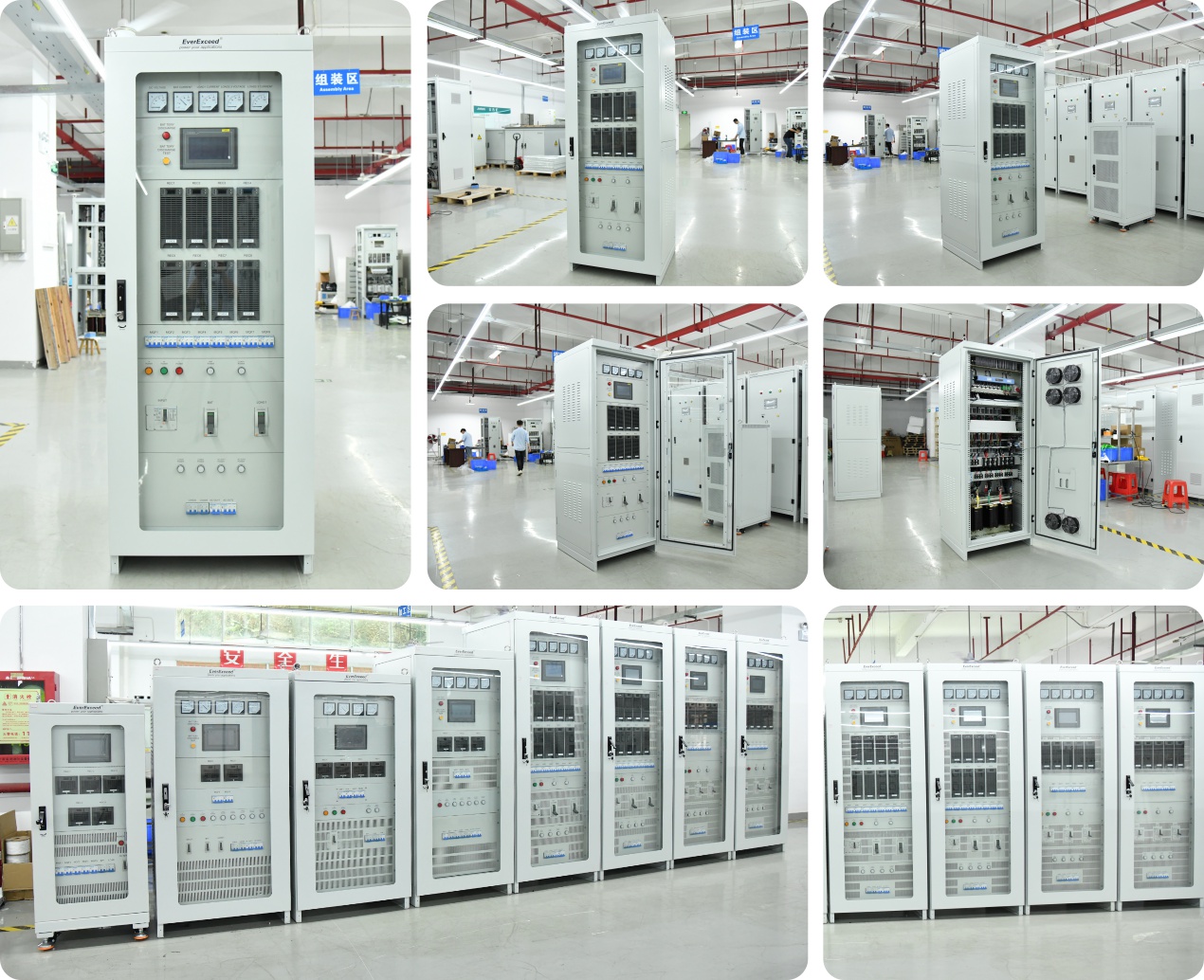

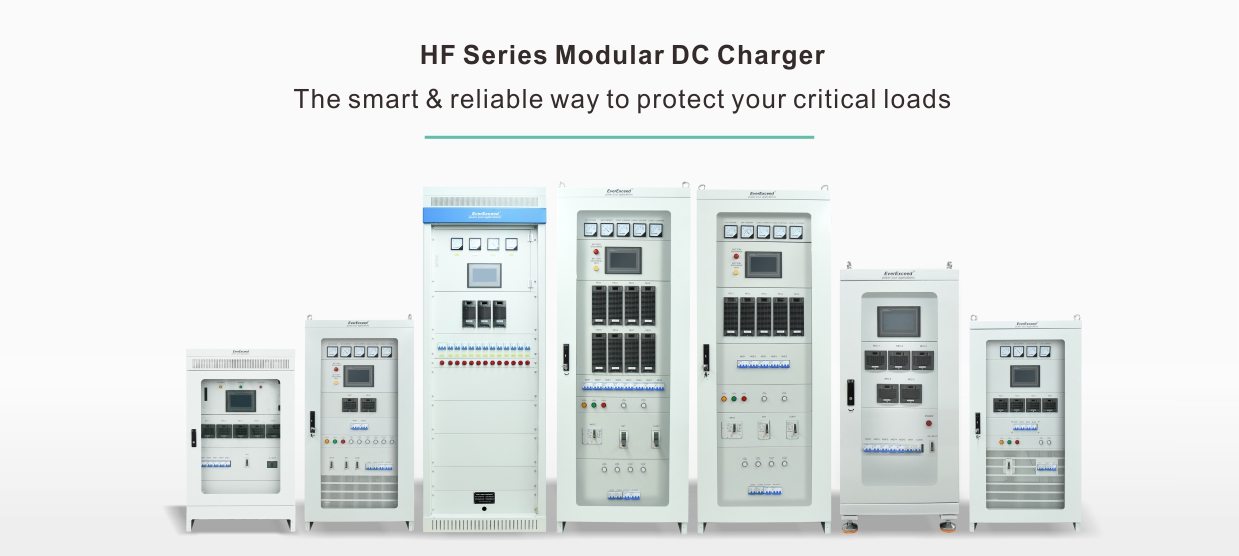

Modułowa ładowarka prostownikowa prądu stałego serii HF (panel DC)

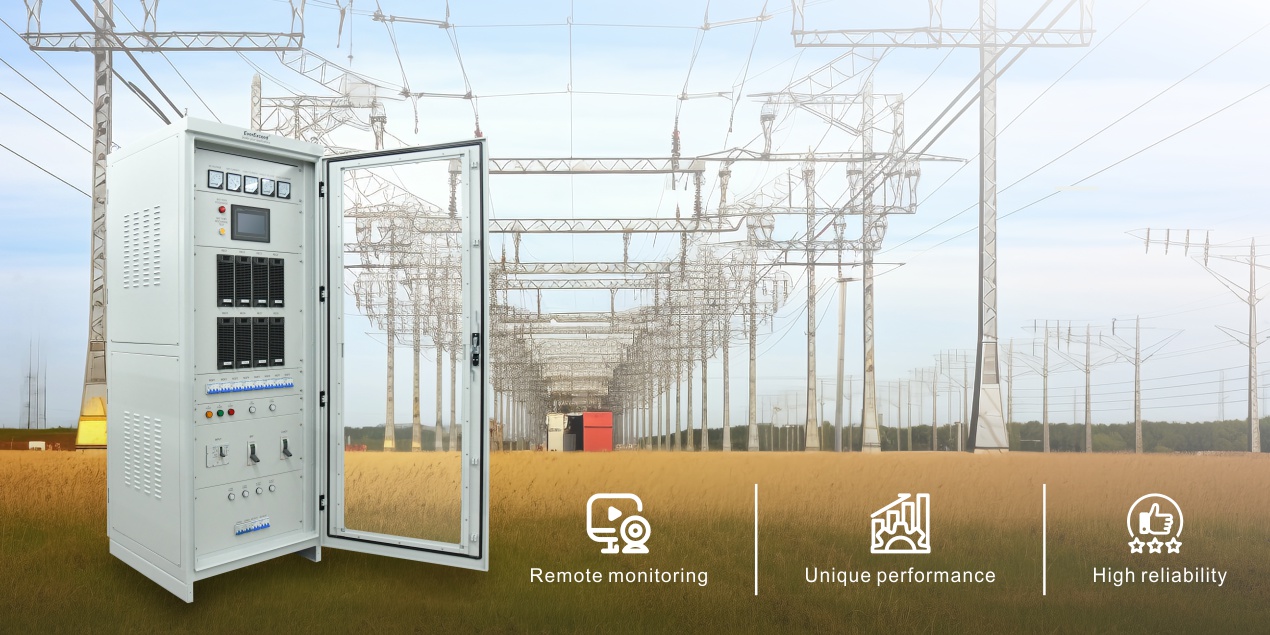

Modułowy prostownik prądu stałego (panel DC) sterowany mikrokomputerem HF zapewnia niezawodne zasilanie prądem stałym dla podstacji, elektrowni, obiektów przemysłowych, kolei i budynków wysokościowych. Obsługuje on sterowanie przełącznikami wysokiego napięcia, zabezpieczenia przekaźnikowe, systemy automatyki i sterowania.

Dzięki zintegrowanej konstrukcji łączącej moduły monitorowania, prostownika, monitorowania izolacji, kontroli akumulatora i monitorowania przełączników, panel DC oferuje inteligentne sterowanie, łatwą obsługę i bezproblemową komunikację zdalną, dzięki czemu idealnie nadaje się do bezobsługowych zastosowań zasilania prądem stałym.

Marka:
EverExceed
Nominalne napięcie DC (wyjście) :
24V/48V/110V/220V
Usługa OEM/ODM :
Yes
Certyfikaty :
CE, TLC
Prąd wyjściowy:
10-600A

zapytaj teraz

Dane techniczne


Wysoka niezawodność	Ochrona wieloetapowa	Szeroki zakres napięcia
Wykorzystanie technologii przełączania wysokiej częstotliwości, modułowej konstrukcji i funkcji N+1 hot backup gwarantują wysoką niezawodność.	Niezawodne i wysoce izolowane środki ochrony zapewniające bezpieczeństwo systemów i osób.	Oferuje szeroki zakres napięcia wejściowego od 90VAC~264VAC , który nadaje się do różnych scenariuszy zastosowań.

Inteligentne zarządzanie baterią	Rozwiązanie typu „wszystko w jednym”	Przyjazne interfejsy komunikacyjne
W pełni automatyczne zarządzanie baterią za pomocą „czterech pilotów” funkcje spełniające wymagania kontroli nieobsługiwanych obowiązków.	Zintegrowana konstrukcja skonfigurowana z różnymi modułami (monitoring, prostownik, kontrola baterii, monitorowanie przełączników i izolacji oraz moduł obniżający napięcie itd.)	Zapewnia komunikację RS232/RS485/Ethernet i protokół komunikacyjny MODBUS/IEC61850/DNP3.0/TCPIP.

Inteligentny zdalny monitoring	Zaawansowana technologia	Inteligentny wyświetlacz LCD
Wykrywanie online napięcia akumulatora, temperatury i rezystancji wewnętrznej w celu eliminacji potencjalny problem bezpieczeństwa.	Moduł ładowania wykorzystujący najnowszą technologię miękkiego przełączania technologia, wysoka wydajność konwersji, niska zakłócenia elektromagnetyczne.	Zapewnia przyjazny dla użytkownika duży wyświetlacz graficzny LCD z ekranem dotykowym, który jest łatwy w obsłudze.

Aplikacja systemowa

Zintegrowany system zasilania bezprzerwowego DC i AC składający się z kluczowych komponentów

Rzeczy		Seria 220 V	Seria 110 V	Seria 48V	Seria 24V
Wejście	Tryb wprowadzania	Jednofazowy L/N/PE lub trójfazowy 4-żyłowy
	Napięcie wejściowe	90~264VAC lub 380VAC ±15%		90VAC-290VAC lub 90 V DC-370 V DC	90VAC do 290VAC (nominalne 176VAC~290VAC)
	Częstotliwość	45Hz~65Hz
	Współczynnik mocy	≥0,9		≥0,99@220VAC/50A	≥0,99@220VAC/60A
Wyjście	Dystrybucja prądu stałego	Zgodnie z rzeczywistą sytuacją
	Zakres napięcia	198VDC~286VDC z regulacją	99~143VDC regulowane	43VDC-58VDC regulowane	21VDC~29VDC z regulacją
	Tętnienia napięcia	≤+0,1%
	Dokładność regulacji napięcia	≤+0,5%
	Dokładność bieżącej regulacji	≤+0,5%
	Wyjście modułów ładowania	≤5%
	Aktualne parametry nierównowagi
	Efektywność	≥0,93 (pełne obciążenie)		≥92%@220VAC 50%-100% obciążenia , ≥93%@wartość szczytowa	>90%@220VAC@220VAC 100% obciążenia
Właściwości izolacyjne	Wyjście do masy	2 kV prądu przemiennego , Prądy upływu ≤30 mA, 1 min, brak łuku elektrycznego
	Wejście do masy
	Wejście do wyjścia
System	Temperatura pracy	-10~+45 ℃ 100% mocy wyjściowej
		+45~+ 60 ℃ , obniżona moc wyjściowa
	Temperatura przechowywania	-25°C- 70°C (bez baterii)
	Hałas	≤55 dB
Parametr mechaniczny	Wymiary (szer.gł.wys.)	800 mm * 600 mm * 2260 mm
		600 mm * 600 mm * 1600 mm
	Waga	180-250 kg (w zależności od konfiguracji systemu)

If you need to download files, you need to register as our member first ! Zaloguj się / zarejestrowany

EGZDW Series Modular DC Charge-Rectifier V1.0 20240622.pdf

Arkusz danych

Zostaw wiadomość

Jeśli jesteś zainteresowany naszymi produktami i chcesz poznać więcej szczegółów, zostaw wiadomość tutaj, a my odpowiemy tak szybko, jak to możliwe.

Temat :Modułowa ładowarka prostownikowa prądu stałego serii HF (panel DC)

Tagi :

Produkty powiązane

EverExceed, jako przedsiębiorstwo światowej klasy, założone w 1985 roku, działa na sześciu kontynentach.

Auto Riksza Pojazd elektryczny LFP (LiFePO4) Rozwiązanie

Wysokiej jakości akumulator litowy 36v 100ah do trójkołowców elektrycznych

Technologia EverExceed LiFePO4 ma istotne zalety w porównaniu z akumulatorami kwasowo-ołowiowymi w przypadku zasilania trójkołowych pojazdów elektrycznych, auto-rikszy itp. Należą do nich: możliwość szybkiego ładowania, wyższa efektywność energetyczna, dłuższy cykl życia i brak konserwacji. Akumulatory litowe EverExceed zapewniają również zieloną energię, chroniąc pojazd przed emisją CO2, nieprzyjemnym zapachem i hałasem. Więc przejedź dodatkowe kilometry lub pracuj dodatkowe godziny i wiedz, że masz wystarczające rezerwy.

Moduł z możliwością wymiany na gorąco, wbudowany system prostownika

Seria ER wykorzystuje 19-calową, redundantną konstrukcję dysków w szafie rack, co ułatwia elastyczną rozbudowę i zapewnia wystarczającą moc, aby sprostać wymaganiom systemów komunikacyjnych. Nadaje się do sieci energetycznych, takich jak przełączniki, serwerownie, stacje bazowe, systemy łączności satelitarnej, systemy transmisji danych, koleje oraz systemy energetyczne o szerokim zakresie wahań napięcia. Obsługa jest prosta i wygodna, a instalacja i konserwacja łatwa.

System monitorowania baterii, moduł monitorowania baterii online

EE-BMS-E1 (moduł monitorowania baterii online)

EE-BMS-E1 to kompleksowy internetowy system monitorowania baterii zaprojektowany dla UPS, Telecom, Power Utility, Solar Applications To BMS mogą monitorować wszystkie napięcie komórek, rezystancję wewnętrzną, prąd i temperaturę w regularnie zaplanowanych odstępach czasu Jest to w zasadzie oprogramowanie oparte na oknie do przeglądania czasu rzeczywistego, automatycznego gromadzenia danych, analizy danych i generowania raportów System monitorowania akumulatora Everex (EE-BMS-E1) ma wysoką niezawodność i stabilność z algorytmem precyzyjnym Projekt modułowy z łatwością rozszerza się, aby monitorować nieograniczoną liczbę ciągów Wykrywa wczesną identyfikację awarii baterii, aby można było podjąć działania inicjatywne bez utrudnienia operacji.

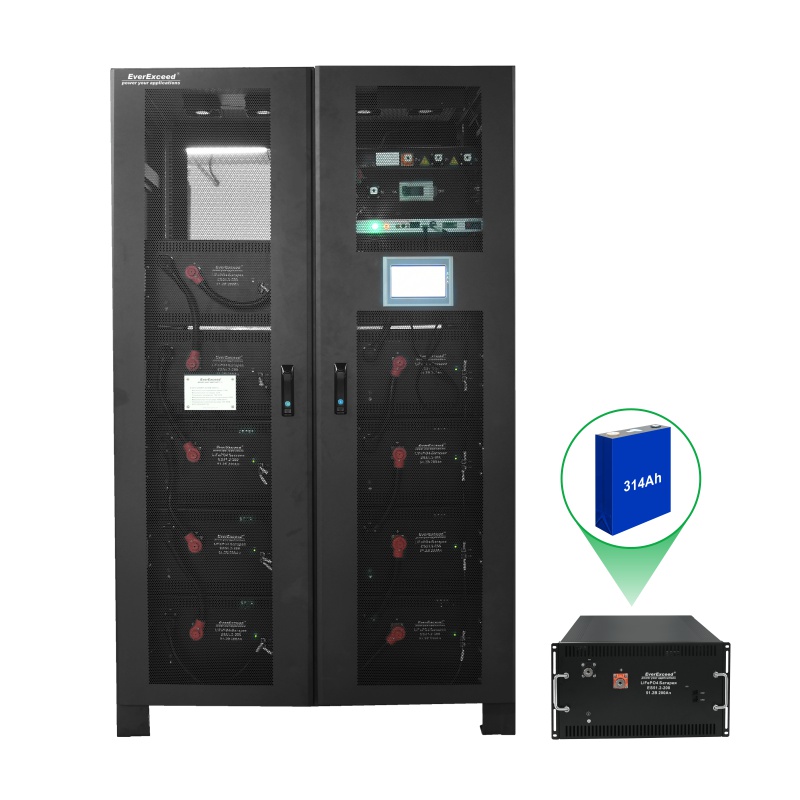

System akumulatorów litowo-żelazowo-fosforanowych 512 V/384 V 160,7 kWh 120,5 kWh do systemów UPS i centrów danych
