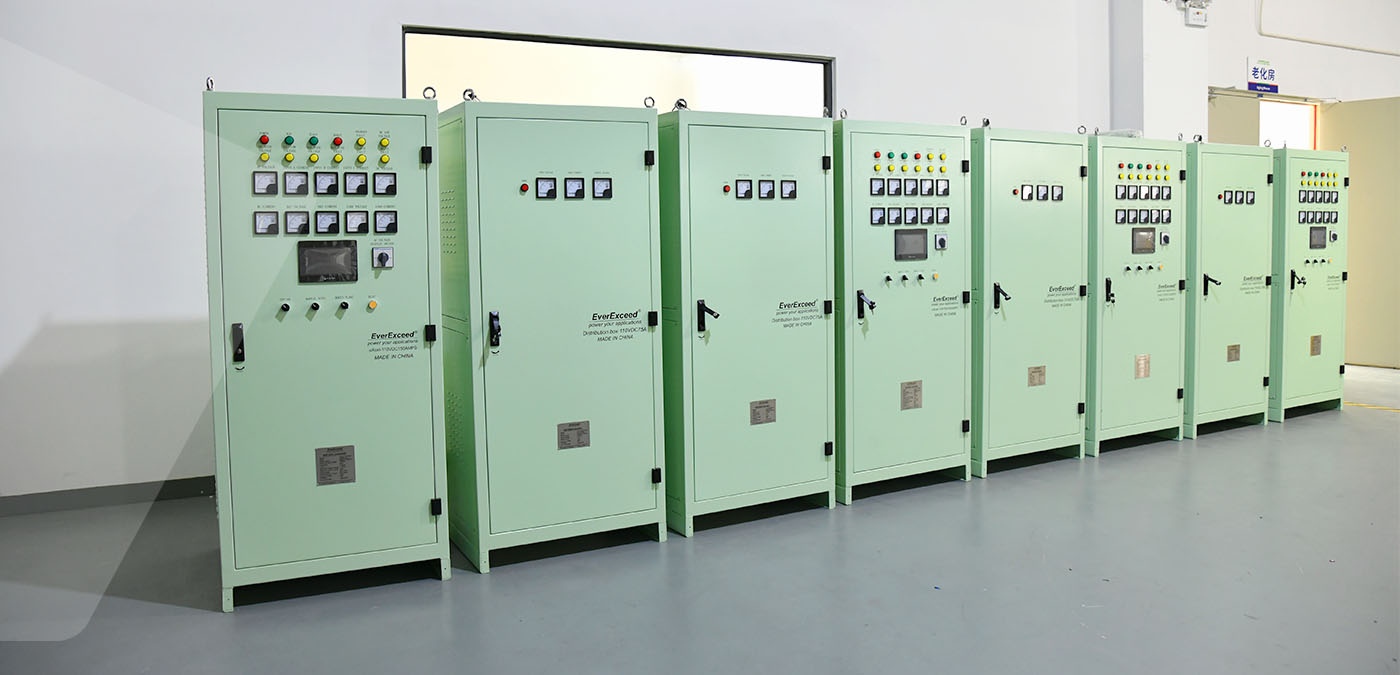

Ta przemysłowa ładowarka akumulatorów 110 V 150 A została zaprojektowana specjalnie na potrzeby projektu podstacji w Jordanii. dostarczać S stabilne zasilanie prądem stałym do zastosowań krytycznych, w tym do zasilania rozdzielnic wysokiego napięcia oraz systemów sterowania i monitorowania podstacji, zarówno w warunkach normalnych, jak i awaryjnych.

Rozwiązanie to usprawnia strukturę zasilania prądem stałym stacji, poprawia stabilność systemu automatyki i gwarantuje niezawodną pracę urządzeń sterujących, co przekłada się na bezpieczniejsze i bardziej efektywne zarządzanie energią.

Najważniejsze cechy projektu niestandardowego

Cyfrowy System Monitorowania : Wyposażony w cyfrowe mierniki napięcia i prądu AC/DC do ciągłego monitorowania mocy wejściowej i wyjściowej, umożliwiające wyświetlanie w czasie rzeczywistym kluczowych parametrów elektrycznych z dokładnością do 1 .5 % dokładność.

Inteligentny alarm i ochrona : Wbudowane wykrywanie usterek i ochrona alarmowa, obejmująca m.in. zbyt wysokie/niskie napięcie prądu przemiennego, zbyt wysokie/niskie napięcie prądu stałego, zwarcie doziemne, awarię prądu przemiennego i awarię wentylatora, zapewniająca bezpieczną i niezawodną pracę.

Ochrona wyłącznika obwodu : Obwody baterii i obciążenia są chronione przez niezależne wyłączniki MCCB, zapewniające niezawodną kontrolę przełączania oraz ochronę przed zwarciami i przeciążeniami.

Konfiguracje pomocnicze : Wbudowana grzałka zapobiega pogorszeniu wydajności w niskich temperaturach. Diody LED włączają się automatycznie po otwarciu drzwi, a pełna widoczność wnętrza ułatwia konserwację.

Konfiguracja wyłącznika klucza ： Obwody baterii i obciążenia wykorzystują wyłączniki MCCB z niezależnym załączaniem/wyłączaniem i zabezpieczeniem przeciążeniowym. Wysoka zdolność wyłączania zapewnia bezpieczne rozłączanie w przypadku zwarć.

Niezawodne wyjście ： Dioda anty-odwrotna zapobiega uszkodzeniom spowodowanym prądem wstecznym. Filtrowanie kondensatorem elektrolitycznym utrzymuje tętnienia napięcia wyjściowego na poziomie <1%, zapewniając czyste zasilanie i dłuższą żywotność baterii.

Funkcja redundancji ： Obsługuje redundancję równoległą 1+1 lub pracę autonomiczną. Elastyczne połączenie równoległe na miejscu poprawia stabilność systemu.

Szafa rozdzielcza zasilania – konfiguracje podstawowe

Precyzyjna redukcja napięcia: Krzemowy układ redukcji napięcia (maks. spadek napięcia 35 V, prąd znamionowy 75 A). Regulowane napięcie zapewnia stabilne zasilanie prądem stałym.

Ochrona i monitoring wejścia: Wyłącznik różnicowoprądowy wejściowy MCCB do ochrony przed przeciążeniem/zwarciem. Woltomierz i amperomierz prądu stałego do monitorowania wejścia/wyjścia w czasie rzeczywistym.

Konfiguracja linii zasilającej: wyłączniki liniowe o zdolności wyłączania 10 kA: 10 × MCB2P32A, 10 × MCB2P16A, 4 × MCB2P10A. Obsługuje wiele obciążeń DC z precyzyjną ochroną odgałęzień.

Zdalna łączność: Wszystkie wyłączniki wyposażone w styki pomocnicze umożliwiają zdalne monitorowanie stanu WŁ./WYŁ., co ułatwia diagnostykę usterek.

Funkcja i ochrona

Funkcje alarmowe : Alarm zbyt wysokiego/niskiego napięcia prądu stałego , B zwarcie doziemne baterii (±) , C większa porażka , usterka uziemienia, b przepięcie baterii , B niedostateczne napięcie baterii, awaria wentylatora.

Funkcje ochronne : Zabezpieczenie nadprądowe, zabezpieczenie bezpiecznikowe, zabezpieczenie przeciwzwarciowe, zabezpieczenie przeciążeniowe.

Monitorowanie i rejestrowanie danych : Monitorowanie w czasie rzeczywistym napięcia wejściowego, napięcia wyjściowego stałego, prądu wejściowego, prądu wyjściowego stałego, mocy wejściowej, mocy wyjściowej, napięcia wyrównawczego i napięcia konserwującego.
Ładowarka obsługuje rejestrowanie zdarzeń alarmowych i przechowywanie danych, dzięki czemu użytkownicy mogą w razie potrzeby przeglądać i pobierać dane historyczne.

Wskaźnik panelu : Inteligentny ekran dotykowy ze wskaźnikami alarmu, pracy i stanu zasilania.

Interfejs komunikacyjny : MODBUS RTU przez RS232.

Projekt żywotności : Zaprojektowany do pracy ciągłej o żywotności do 200 000 godzin przy zachowaniu właściwych warunków konserwacji.
