CRITICAL POWER

Moduł wbudowanego prostownika z możliwością wymiany podczas pracy

Seria ER przyjmuje redundantną konstrukcję 19-calowego dysku, która jest wygodna w przypadku elastycznej rozbudowy i zapewnia wystarczającą moc, aby spełnić wymagania systemów komunikacyjnych. Nadaje się do sieci energetycznych, takich jak przełączniki, pomieszczenia komputerowe, stacje bazowe, komunikacja satelitarna, telekomunikacja, koleje i systemy zasilania w sytuacjach o szerokim zakresie wahań, obsługa jest prosta i wygodna, a także łatwa w instalacji i konserwacji.
  • Marka:

    EverExceed
  • Nominalne napięcie DC (wyjście) :

    48VDC/24VDC
  • Prąd znamionowy DC (wyjście) :

    30A/50A/60A
  • Napięcie wejściowe AC :

    220Vac/110Vac
  • Komunikacja :

    RS485,SNMP
  • Usługa OEM/ODM :

    Yes, customized service available
  • Certyfikaty :

    CE, EN61000, IEC60146
  • Aplikacje :

    Widely used in communication and industrial fields.
  • Features
  • TECHNICAL DATA
  • SUCCESSFUL CASES
  • Download
  • Related documents
  • Video
  • FAQ

Właściwości techniczne:


> Szeroki zakres napięcia wejściowego AC: 90~290Vac;

> Zapewnij 6 zestawów pasywnych suchych styków;
>Wartości współczynnika mocy do 0,99;
>Z systemem zarządzania akumulatorem, z czujnikiem temperatury akumulatora;
>Standardowa 19-calowa rama 2U dla łatwej instalacji w szafie;
> Z alarmem aktywności, dźwiękiem i światłem przypominającym informacje o alarmie;
> Mają bogaty wyświetlacz stanu LED + LCD i wyświetlanie sygnału alarmowego oraz funkcje nagrywania alarmów;
>Bardzo niskie promieniowanie: zastosowanie zaawansowanej konstrukcji kompatybilności elektromagnetycznej;

>Sprawność całej maszyny: 93,2%;
>48V prąd wyjściowy pojedynczego modułu 50A/30A opcjonalnie, 24V prąd wyjściowy pojedynczego modułu 60A, prąd wyjściowy systemu 2U do 150A, całkowity prąd do 600A;

> System kompensacji temperatury, który można ustawić tak, aby chronić po wyłączeniu zasilania i dwukrotnym wyłączeniu zasilania;

>Konfiguracja systemu jest elastyczna, wygodna i łatwa w rozbudowie. Różne systemy zasilania można konfigurować zgodnie z potrzebami klienta;

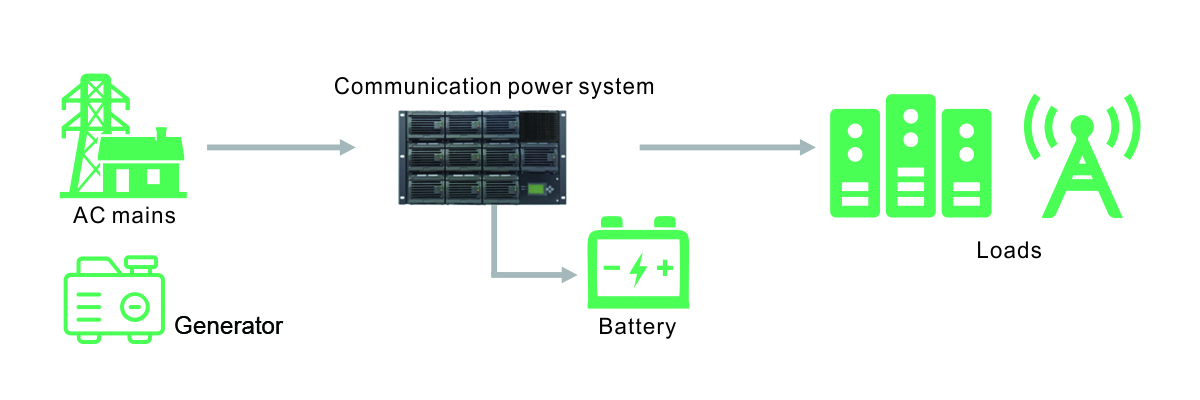

Schemat systemu:

Aplikacje:


Szeroko stosowany w polach komunikacyjnych i przemysłowych. Cała technologia zasilania komunikacyjnego przekształca prąd przemienny w prąd stały w celu zasilania obciążenia DC, łączy zestaw akumulatorów w systemie zasilania w celu naładowania zestawu akumulatorów i wykrywa stan zestawu akumulatorów. Trzy porty modułu prostownika z możliwością wymiany podczas pracy mogą tworzyć system nadmiarowy N+1, zapewniający odporność na awarie obciążenia. W celu dostosowania do różnych systemów zasilania zewnętrznego, system monitoringu wyposażony jest w 45 różnych opcji alarmowych. Ekran monitorowania może wyświetlać bieżące informacje o alarmie, wyszukiwać historyczne informacje o alarmie i obsługiwać zdalną obsługę RS485/SNMP.



Model ER4830 ER4850 ER2460
Wejście AC Napięcie Jednofazowe 220Vac/110Vac
częstotliwość 50/60Hz (45-66Hz)
Zakres napięcia 185-290Vac
Napięcie znamionowe 48VDC 24VDC
napięcie ładujące 53,5 V DC (42-58 V) 26,7 V DC (21-29 V)
Napięcie wyrównawcze 56,4 V DC (42-58 V) 28,2 V DC (21-29 V)
współczynnik mocy >0.99 @ 220VAC
Wyjście prądu stałego wydajny >92% przy 220VAC szczyt: >93,2% przy 220VAC 100% obciążenia
precyzja wyjściowa ≤0,6%
prąd upływu <10mA
Prąd wyjściowy 30A 50A 60A
RS485 Domyślny (tryb RTU)
Komunikacja TCP/IP domyślna
Interfejs Karta SNMP Opcjonalny
suchy kontakt 6 grup DI, 6 grup DO
wyświetlacz LCD Napięcie wejściowe/wyjściowe, częstotliwość, prąd wyjściowy, temperatura otoczenia, obciążenie
Instrukcja stan mocy Sieć/wyjście/podnapięcie@napięcie Przeciążać
wejście wyjście RMS 3000Vac 50Hz lub odpowiednik 4240VDC 1 minuta ≤ 1mA
Napięcie izolacji Wejście — podwozie RMS 1500Vac 50Hz lub odpowiednik 2120VDC 1 minuta ≤ 1mA
Wyjście — podwozie RMS 500Vac 50Hz lub odpowiednik 710VDC 1 minuta ≤ 1mA
Rezystancja izolacji @Normalne ciśnienie atmosferyczne, wilgotność względna 90%
Prędkość wiatraka Regulacja temperatury i prądu wyjściowego
Temperatura robocza -40 +55°C (-40 +135°F)
Tymczasowe przechowywanie -40 +70°C (-40 +158°F)
Wysoki wysokość robocza
0~4000 metrów, w oparciu o 3000 metrów,
temperatura spada o 1 ℃ na każde 200 metrów nad poziomem morza
Wysokość przechowywania
0~4000 metrów, w oparciu o 3000 metrów,
temperatura spada o 1 ℃ na każde 200 metrów nad poziomem morza
Hałas <55dB przy nominalnym wejściu i pełnym obciążeniu (temperatura otoczenia <30℃)
Ochłonąć Wentylator (przedni i tylny przepływ powietrza)
Wilgotność względna Działanie: od 5 do 95% RH bez kondensacji

If you need to download files, you need to register as our member first ! Zaloguj sie / zarejestrowany

  • EVEREXCEED ER series hot-swappable module embedded rectifier system.pdf
