Tło branżowe

• Stacje bazowe telekomunikacyjne działają 24 godziny na dobę, 7 dni w tygodniu i należą do największych odbiorców energii dla operatorów. Koszty energii elektrycznej utrzymują się na wysokim poziomie, co stwarza pilną potrzebę opracowania bardziej efektywnych rozwiązań energooszczędnych.
• Wraz z przyspieszeniem wdrażania technologii 5G znacząco wzrosła liczba stacji bazowych, co spowodowało gwałtowny wzrost zapotrzebowania na energię.
• Stacje 5G mają mniejszy zasięg, wymagając 3–4 razy większej gęstości lokalizacji niż 4G, co przekłada się na ponad 9-krotnie wyższe całkowite zużycie energii, co podnosi koszty operatorów.
• Aby osiągnąć cele neutralności węglowej, operatorzy muszą zmniejszyć zużycie energii przez stacje bazowe i zwiększyć udział zielonej energii pozyskiwanej z instalacji fotowoltaicznych, zielonych certyfikatów lub lokalnego obrotu energią.

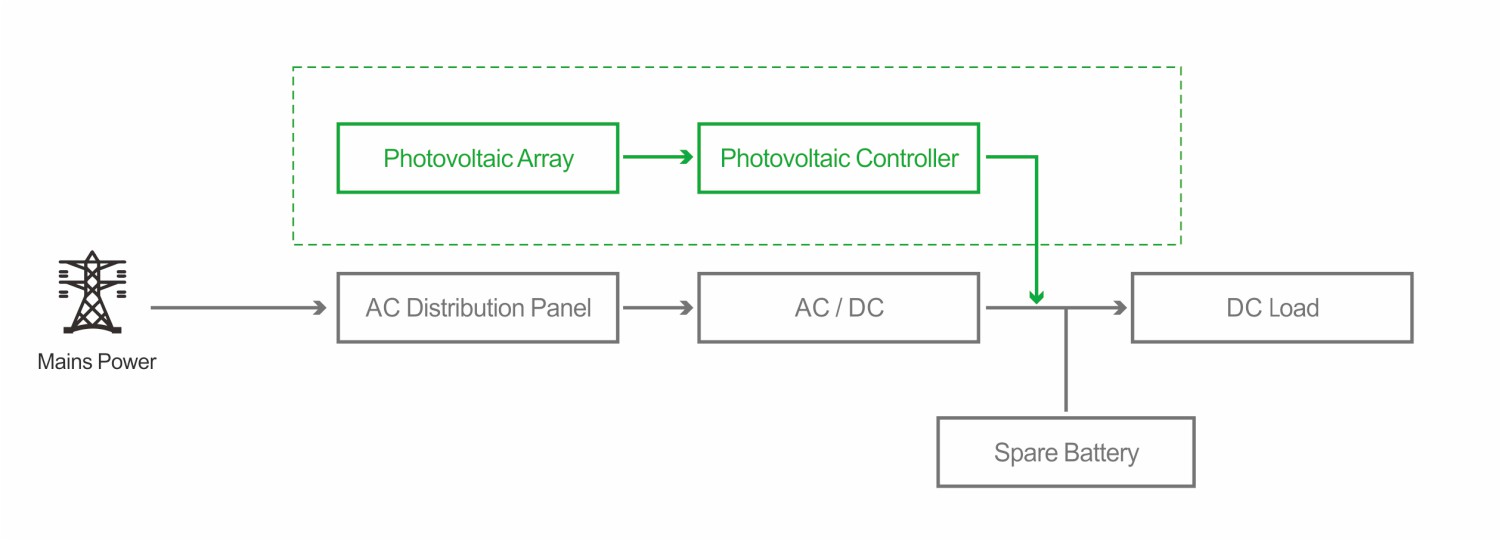

Wprowadzenie do nakładki fotowoltaicznej (co to jest)

Rozwiązanie PV-Overlay integruje dodatkowy system fotowoltaiczny z istniejącą architekturą zasilania stacji bazowej telekomunikacyjnej, umożliwiając hybrydowe zasilanie energią „PV + sieć energetyczna”.

Główne cechy obejmują:

Wykorzystuje dach, ściany i pobliskie otwarte przestrzenie do instalacji fotowoltaicznej. W ciągu dnia priorytetem jest zasilanie z fotowoltaiki, aby ograniczyć zużycie energii elektrycznej.

Składa się z modułów fotowoltaicznych, kontrolera MPPT nakładki fotowoltaicznej, licznika prądu stałego i bramy DTU/4G.

Dostępne są dwie architektury systemu: konfiguracja szeregowa I konfiguracja równoległa .

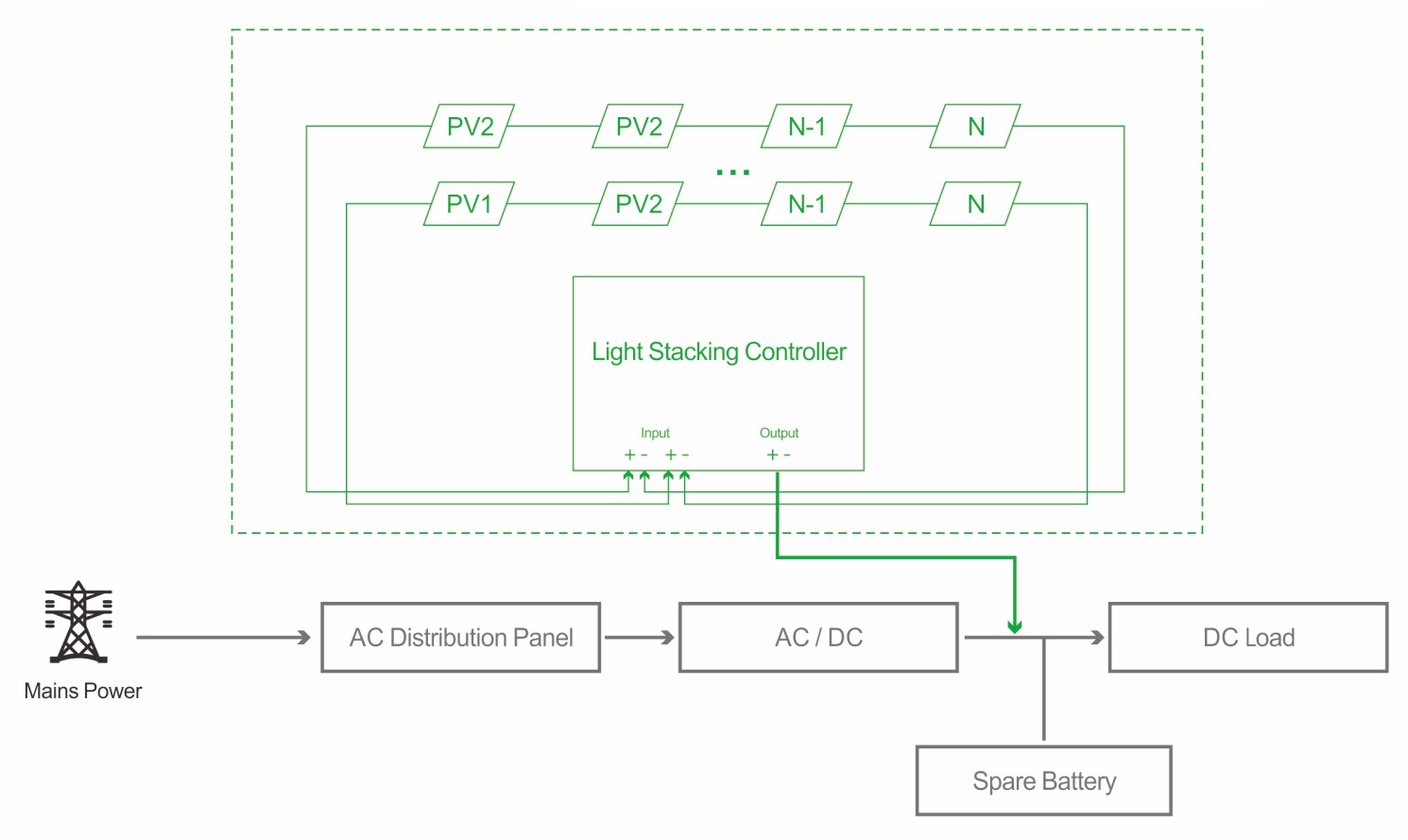

Architektura nakładkowa PV serii

Schemat szeregowy grupuje wiele modułów fotowoltaicznych w łańcuchy, które są podłączone do scentralizowanego kontrolera, który wykonuje ujednolicony pomiar MPPT przed dostarczeniem zasilania do magistrali prądu stałego.

Główne cechy

Zastosowanie wielu ciągów przewodów pozwala na redukcję kosztów okablowania i materiałów.

Kompaktowa konstrukcja i mniejsza liczba kabli umożliwiają szybką instalację.

Zalety (mocna strona technologiczna)

Konstrukcja klasy przemysłowej o żywotności 8–10 lat.

Bardzo wysoka wydajność śledzenia MPPT aż do 99,5%, co pozwala na lepsze pozyskiwanie energii.

Wielowarstwowa ochrona gwarantuje zwiększoną niezawodność systemu.

Szeroki zakres napięcia wejściowego zapewniający elastyczność zastosowania.

Zintegrowane pomiary, DTU i dystrybucja — redukcja złożoności wdrażania.

Platforma chmurowa umożliwia monitorowanie w czasie rzeczywistym, alarmy oraz zdalną obsługę i utrzymanie.

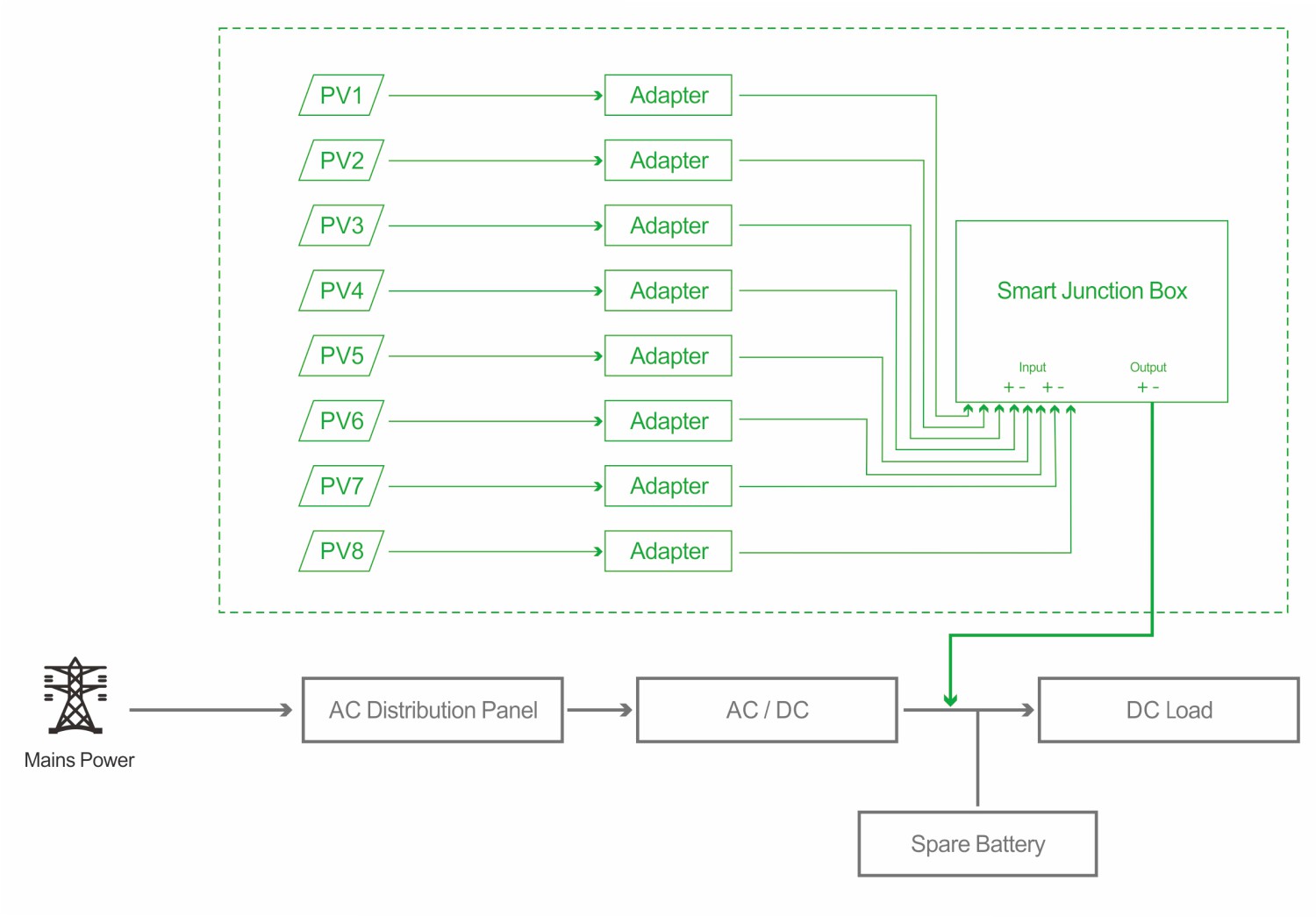

Równoległa architektura nakładkowa PV

W układzie równoległym do każdego modułu fotowoltaicznego przypisany jest niezależny regulator MPPT. Wszystkie wyjścia zbiegają się w inteligentnej skrzynce rozdzielczej przed doprowadzeniem sygnału do magistrali DC.

Główne cechy

Każdy moduł działa niezależnie, minimalizując straty energii spowodowane częściowym zacienieniem.

Komunikacja za pośrednictwem linii energetycznych poprawia odporność na zakłócenia.

Wysoki poziom ochrony gwarantuje trwałość w trudnych warunkach zewnętrznych.

Zalety (najważniejsze cechy technologiczne)

Żywotność klasy przemysłowej: 8–10 lat.

Wysoka sprawność konwersji, ponad 98%.

Łatwa konserwacja: lokalny HMI, komunikacja z operatorem, monitorowanie poszczególnych modułów i statystyki zużycia energii w czasie rzeczywistym.
