Przemysłowa ładowarka akumulatorów sterowana tyrystorem

Thyristor Controlled Industrial Battery Charger

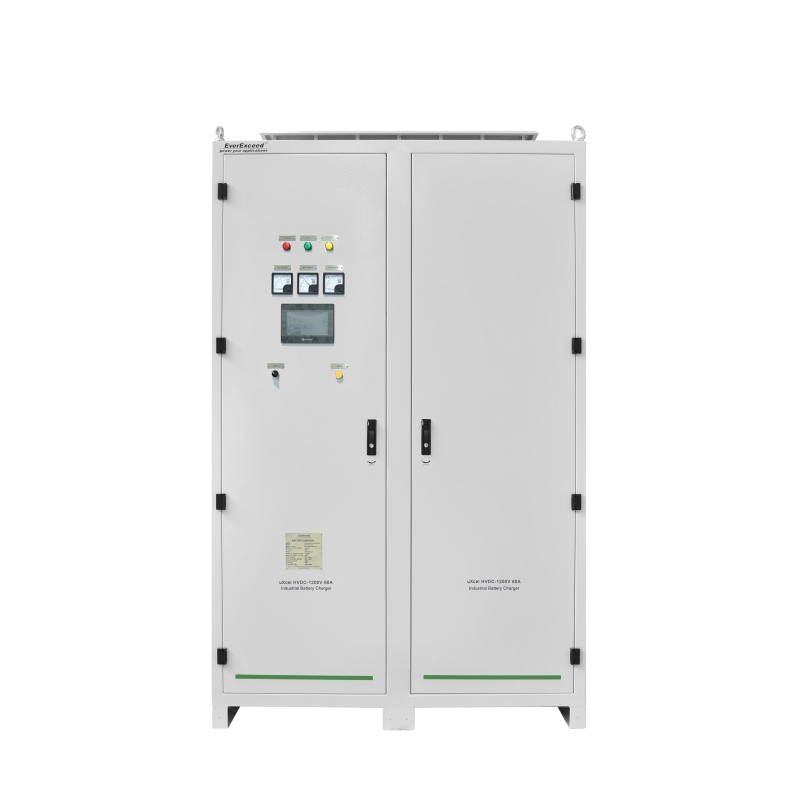

Ładowarka akumulatorów przemysłowych serii uXcel HVDC

Seria EverExceed uXcel HVDC Przemysłowe ładowarki akumulatorów zostały zaprojektowane do systemów wysokiego napięcia, zapewniając niezawodne zasilanie prądem stałym i inteligentne ładowanie akumulatorów. Dzięki wysokiemu napięciu wejściowemu, wydajnej konwersji mocy i kompleksowej ochronie bezpieczeństwa, seria ta gwarantuje stabilną pracę w wymagających warunkach. Dzięki sprawdzonemu sterowaniu fazowemu i zaawansowanemu sterowaniu cyfrowemu, ładowarki HVDC zapewniają precyzyjną i długotrwałą wydajność w krytycznych zastosowaniach wysokiego napięcia.

Czas realizacji:
Normally 4~6 weeks
Marka:
EverExceed
Nominalne napięcie DC (wyjście) :
800/1000/1200V
Prąd znamionowy DC (wyjście) :
10-1500A
Napięcie wejściowe AC :
3×400V （3×220，380，415，480）
Typ Baterii :
Lead acid batteries, nickle cadmium batteries, lithium batteries
Komunikacja :
RS232, Modbus RTU
Usługa OEM/ODM :
Yes, customized service available
Certyfikaty :
CE, EN61000, IEC60146

zapytaj teraz

Ładowarka akumulatorów przemysłowych serii uXcel HVDC zapewnia stabilne zasilanie prądem stałym wysokiego napięcia i inteligentne ładowanie akumulatorów w krytycznych przemysłowych systemach zasilania.

Seria uXcel HVDC została zaprojektowana z myślą o szerokiej gamie zastosowań przemysłowych i umożliwia elastyczną konfigurację systemu oraz niezawodną pracę w wymagających środowiskach.

Dane techniczne


Szeroka kompatybilność napięciowa	Długi MTBF	Długa żywotność
Obsługuje elastyczne tryby ładowania z regulowanym napięciem wyjściowym w zakresie 800–1500 V, co umożliwia precyzyjne dopasowanie do różnych systemów akumulatorów wysokonapięciowych, w tym kwasowo-ołowiowych, Ni-Cd i LiFePO₄.	Zaprojektowane do ciągłej pracy pod pełnym obciążeniem w temperaturze 40°C i ze współczynnikiem MTBF przekraczającym 23000 godzin, co gwarantuje stabilną, długoterminową wydajność.	Zaprojektowane tak, aby przy prawidłowej konserwacji służyć przez ponad 20 lat. .

Architektura rdzenia oparta na tyrystorach	Jakość wykonania klasy przemysłowej	Solidna ochrona przemysłowa

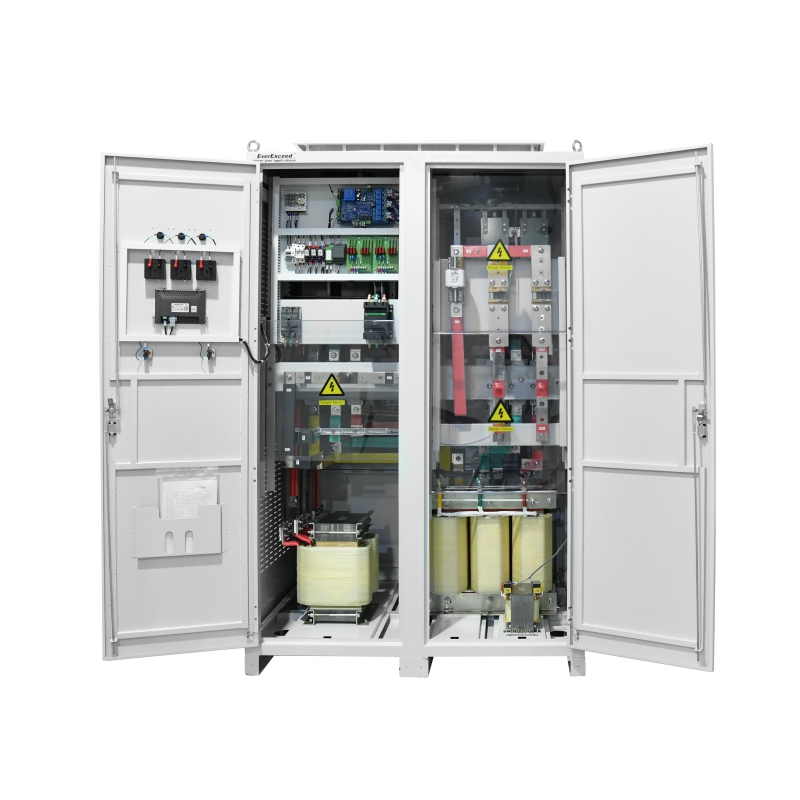

Zastosowano 6-pulsową / 12-pulsową prostownicę SCR z wbudowanym mikrokontrolerem, co pozwala na precyzyjne ładowanie w trybach CC/CV.	Zbudowany z komponentów klasy przemysłowej — w tym stabilnego mostka prostowniczego SCR i izolowanego transformatora izolacyjnego klasy H — w połączeniu z inteligentnym sterownikiem i ekranem dotykowym HMI dla zwiększonej ochrony i łatwości konserwacji.	Obudowa ze stali walcowanej na zimno z powłoką epoksydową i stopniem ochrony IP55, przeznaczona do pracy w temperaturach od –20°C do 55°C i wilgotności 0–95%, odporna na ekstremalne temperatury, wilgotność, kurz i wibracje w trudnych warunkach, takich jak górnictwo i transport publiczny.

Kompleksowa ochrona bezpieczeństwa		Inteligentne zarządzanie cyfrowe
Wbudowane zabezpieczenia przed przepięciem, przetężeniem, zwarciem i przegrzaniem, z wizualnymi wskaźnikami alarmowymi pozwalającymi na wczesne zapobieganie awariom.		Wyposażony w duży ekran dotykowy LCD i komunikację RS232/RS485 Modbus oraz Ethernet TCP/IP, co umożliwia zdalne monitorowanie, rejestrowanie danych i bezobsługową obsługę.

Aplikacja: Centra danych, energetyka jądrowa i systemy nadprzewodzące

Nasi partnerzy przemysłowi od 2002 roku

WEJŚCIE
Napięcie prądu przemiennego	3×400V (3×220, 380, 415, 480)
Tolerancja napięcia wejściowego	±10%
Okablowanie wejściowe	3 fazy 3 przewody lub 3 fazy 4 przewody
Częstotliwość wejściowa	50Hz (60Hz)
Tolerancja częstotliwości wejściowej	±5%
Ochrona wejściowa	Zabezpieczenie nadprądowe termiczne magnetyczne za pomocą wyłącznika MCCB
Współczynnik mocy wejściowej	>0,9
THDi wejściowe	10%-15%

WYJŚCIE
Nominalne napięcie prądu stałego	800/1000/1200
Zakres napięcia wyjściowego	0-1,5×napięcie nominalne (regulowane)
Prąd nominalny stały	10-1500A
Zakres prądu wyjściowego	0-1,1×prąd nominalny (regulowany)
Stabilność napięcia	±1% w trybie float, wejście w granicach tolerancji
Tętnienia napięcia	1% RMS (z podłączonym akumulatorem)
Ograniczenie prądu	Możliwość regulacji ograniczenia prądu akumulatora
Filtracja	Filtr LC
Ochrona wyjścia	Zabezpieczenie przed zwarciem, bezpiecznikiem NH i przepięciem

OPCJE
Prostownik	Inne napięcie wejściowe
	Dioda blokująca
	Ochrona przeciwprzepięciowa i odgromowa
	Filtr tętnień napięcia
	Skrzynka zabezpieczająca obwód akumulatora
	Wykrywanie odwrotnej polaryzacji baterii
Lepszy	Stycznik odłączający niskie napięcie akumulatora (LVD)
	Czujnik temperatury w pomieszczeniu akumulatora
	Szafka/stojak na baterie
	System monitorowania baterii
	Konfiguracje równoległe
System	Diody obniżające napięcie/przetwornica DC-DC
	Monitorowanie zwarć doziemnych
	Oświetlenie wewnętrzne szafki
	Grzałka antykondensacyjna
	Wyłącznik wyjściowy
	Mierniki analogowe/cyfrowe na panelu przednim
	Dystrybucja prądu stałego
	Kompensacja temperatury
	Alarm/zabezpieczenie wysokiego i niskiego napięcia AC
	Alarm/zabezpieczenie wysokiego i niskiego napięcia stałego
	Alarm awarii prądu przemiennego
	Funkcja testu LED
	Inny kolor ramy
Mechaniczny	Do IP55 zewnętrznego
	Grubość płyty
	Blacha ocynkowana
	Konserwacja dostępu frontowego
	Górne wejście kablowe
	Specjalny zamek na klucz
	Określona identyfikacja szafki (etykieta, tabliczka znamionowa)
Komunikacja	Modbus TCP/IP
	Modbus RTU (RS485)
	Protokół DNP3.0
	Styki beznapięciowe
	Przetworniki 4-20mA
	Zdalne monitorowanie

BATERIA
Typ	Akumulator kwasowo-ołowiowy lub niklowo-kadmowy, odpowietrzany lub rekombinacyjny i litowy


KOMUNIKACJA
Komunikacja	RS232, Modbus RTU


DANE OGÓLNE
Temperatura pracy	od 0 do 50 °C
Temperatura przechowywania	-20 do +70 °C
Wilgotność względna	< 95% bez kondensacji
Wysokość operacyjna	Maksymalnie 1000 m bez obniżania wartości znamionowych
Chłodzenie	Chłodzenie wentylatorowe lub chłodzenie naturalne w zależności od mocy
Efektywność	90% według oceny
Ochrona zewnętrzna	IP20
Hałas (w odległości 1 m przed jednostką)	55 – 65 dB w zależności od wartości znamionowej

Kolor szafki	RAL 7035
Wymiary	Zmienia się w zależności od ocen i opcji
STANDARDY
IEC60146-1-1:2009	Przetwornice półprzewodnikowe – Specyfikacja wymagań podstawowych

IEC62040-1:2008+AMD1:2013	Systemy zasilania bezprzerwowego (UPS) – Część 1-2: Wymagania ogólne i bezpieczeństwa dotyczące UPS w miejscach o ograniczonym dostępie


IEC62040-2:2006	Systemy zasilania bezprzerwowego (UPS) – Część 2: Wymagania dotyczące kompatybilności elektromagnetycznej (EMC)

IEC61439-1:2011	Zestawy rozdzielnic i sterownic niskiego napięcia – Część 1: Zasady ogólne

IEC60529:1989+ AMD1:1999	Stopnie ochrony zapewniane przez obudowy (kod IP)

IEC60076-11:2004	Transformatory mocy – Część 11: Transformatory suche


Dyrektywy europejskie
Dyrektywa niskonapięciowa: 2006/95/WE i 2014/35/UE Dyrektywa EMC: 2004/108/WE i 2014/30/UE Znak CE

Zastosowanie elektryczności

Zastosowania w przemyśle naftowym i gazowym

If you need to download files, you need to register as our member first ! Zaloguj się / zarejestrowany

Arkusz danych

1. Jakie funkcje bezpieczeństwa zawierają ładowarki EverExceed?

Zabezpieczenie przed przepięciem, przegrzaniem i zwarciem

Inteligentny monitoring zapobiegający przeładowaniu lub głębokiemu rozładowaniu akumulatora.

2.Czy ładowarki EverExceed można stosować z różnymi typami akumulatorów?

Tak. Nasze ładowarki obsługują akumulatory kwasowo-ołowiowe (VRLA, AGM, żelowe, zalewane) i niklowo-kadmowe z możliwością wyboru profili ładowania.

3. Jak wybrać odpowiednią przemysłową ładowarkę akumulatorów do mojego zastosowania?

Weź pod uwagę rodzaj baterii, pojemność, środowisko pracy i wymagany czas podtrzymania. Skontaktuj się z naszym zespołem, aby uzyskać spersonalizowaną rekomendację.

4. Dlaczego ładowanie wyrównawcze jest konieczne?

Akumulatory składają się z wielu ogniw połączonych szeregowo, a z czasem ich pojemność ulega wahaniom. Ładowanie wyrównawcze pomaga zrównoważyć napięcie wszystkich ogniw poprzez tymczasowe podniesienie napięcia, zapewniając słabszym ogniwom odpowiednie naładowanie. Zapobiega to przedwczesnemu zużyciu akumulatora i utrzymuje jego wydajność.

5. Czym jest szybkie ładowanie i jak działa?

Szybkie ładowanie kompensuje opór wewnętrzny poprzez zwiększenie napięcia ładowarki, umożliwiając akumulatorowi dłuższe pobieranie maksymalnego prądu. Przyspiesza to ładowanie, minimalizując jednocześnie straty energii spowodowane wydzielaniem ciepła.

6. Jak ustalić prawidłowe napięcie ładowania?

Zawsze należy przestrzegać zaleceń producenta akumulatora dotyczących napięcia podtrzymującego i wyrównującego/podwyższającego. Nieprawidłowe ustawienia mogą prowadzić do niedoładowania (zmniejszenia pojemności) lub przeładowania (skrócenia żywotności).

7. Kiedy ładowarka powinna przełączać się między trybem ładowania podtrzymującego i wyrównującego?

Dostępne są różne metody sterowania:

Przełączanie ręczne: Proste, ale wiąże się z dużym ryzykiem zapomnienia o powrocie do trybu pływającego.
Oparty na timerze (ręcznym lub automatycznym): przydatny, ale może nie odpowiadać rzeczywistym potrzebom baterii.
Automatyczne sterowanie oparte na akumulatorze: Najlepsza metoda, ponieważ dostosowuje zakończenie ładowania na podstawie stanu akumulatora.
