lndustrial Charger(DC UPS)

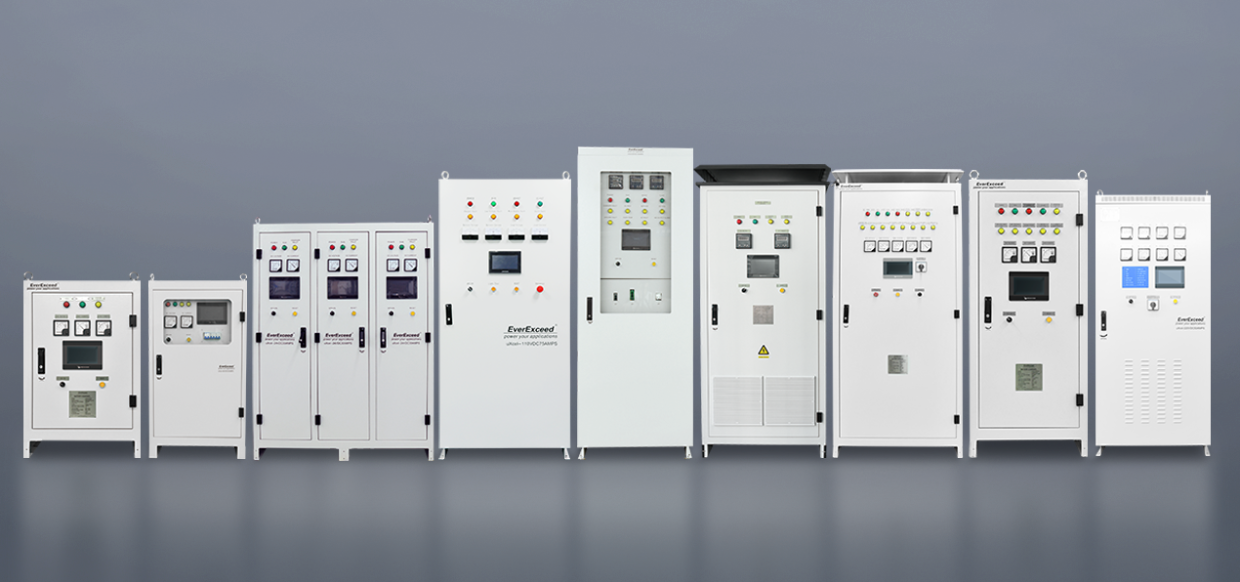

Ładowarka akumulatorów z redundantnym prostownikiem serii uXcel Ultra

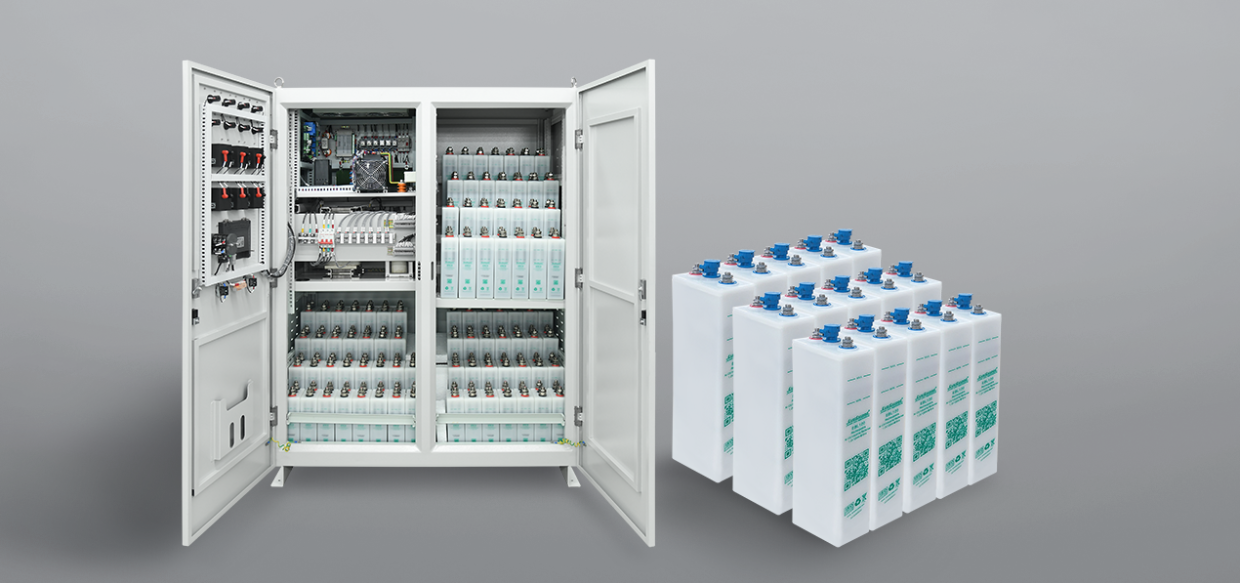

Redundancyjna ładowarka EverExceed uXcel Ultra (DC UPS) to nowy typ ładowarki do akumulatorów. Ten system ładowania składa się z dwóch niezależnych pętli ładowania połączonych równolegle, które mogą realizować funkcję ładowania redundancyjnego.

System ten jest kontrolowany przez cyfrową inteligencję z trybem wielokrotnego ładowania, prostą obsługą i niezawodnością. Nie ma wymogu kolejności faz. Transformator jest wykonany z miedzi o wysokiej wytrzymałości i może osiągnąć odporność na wysoką temperaturę i izolację klasy H. Jednostki napędowe wykonane są z profili aluminiowych i jednostek tyrystorowych o dużej mocy, charakteryzujących się wysoką wydajnością i niezawodnością.

Dostępna w wersjach jedno- i trójfazowych do 220 kW i wykorzystująca wyjątkowo wytrzymałe technologie kontrolowania fazy, seria ta jest idealna do wszystkich zastosowań przemysłowych, w tym systemów akumulatorów podstacji i zasilaczy UPS prądu stałego.


  • czas realizacji:

    Normally 4~6 weeks
  • Marka:

    EverExceed
  • Nominalne napięcie DC (wyjście) :

    24/48/110/125/220/240/400V
  • Prąd znamionowy DC (wyjście) :

    10-1500A
  • Napięcie wejściowe AC :

    Single phase 1×230V(220,240)/Three phase 3×400V(380,415)
  • Typ Baterii :

    Lead acid batteries, nickle cadmium batteries, lithium batteries
  • Komunikacja :

    RS232/RS485 Modbus, TCP/IP Ethernet (optional)
  • Usługa OEM/ODM :

    Yes, customized service available
  • Certyfikaty :

    CE, EN61000, IEC60146
  • Features
  • TECHNICAL DATA

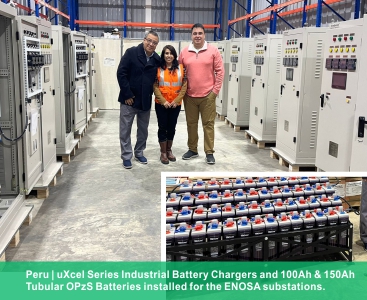

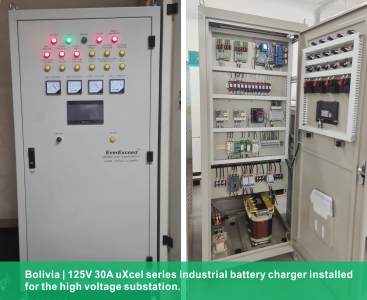

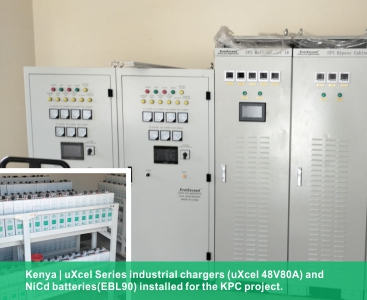

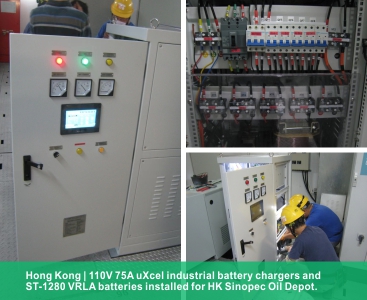

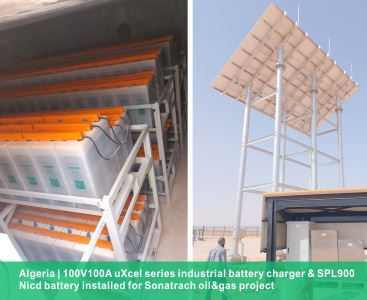

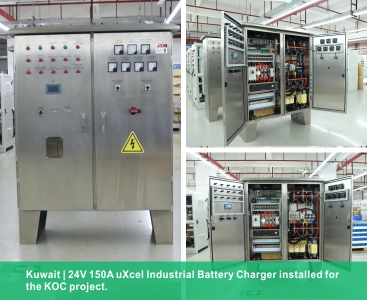

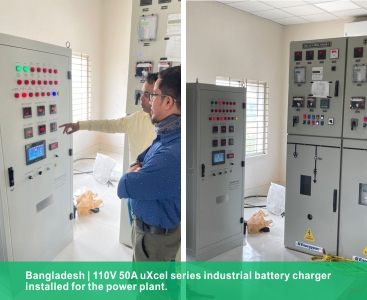

  • SUCCESSFUL CASES
  • Download

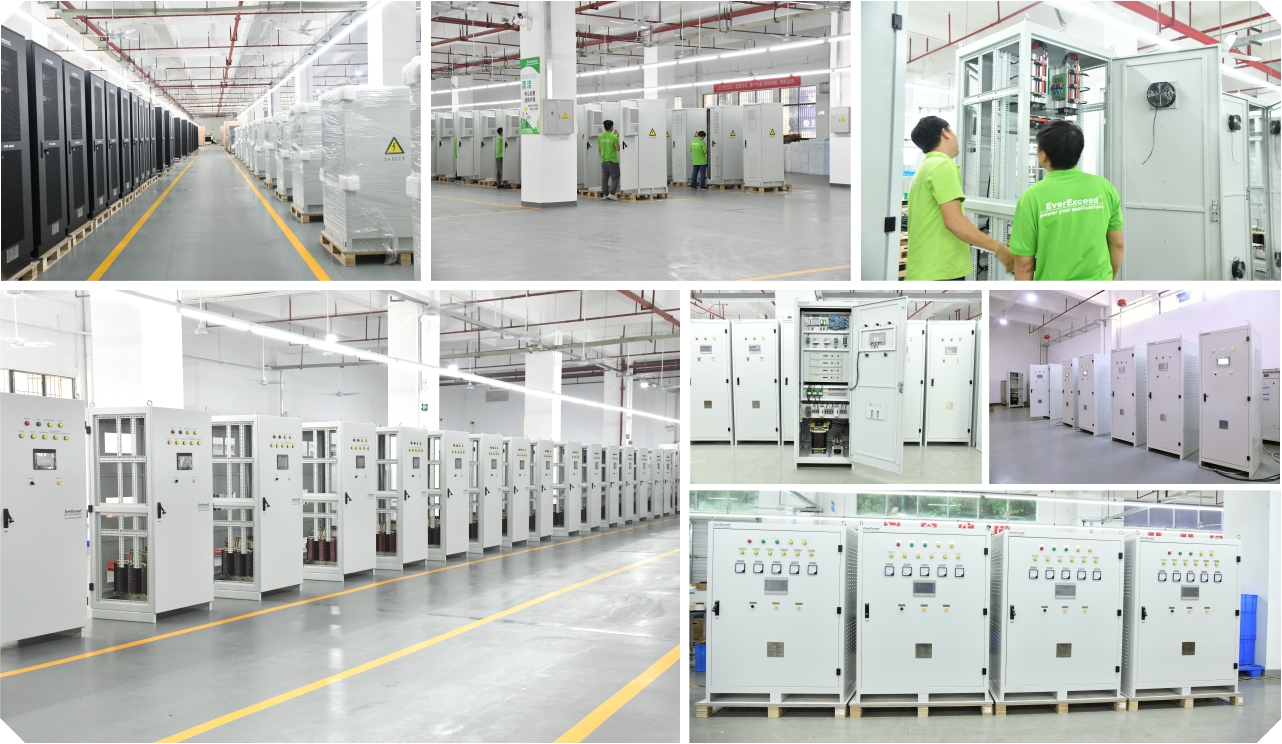

  • Factory
  • Video
  • FAQ








Duży wyświetlacz LCD

Wiodąca technologia

                      Wysoka niezawodność i wysoki MTBF
Przyjazna dla użytkownika obsługa dzięki dużemu wyświetlaczowi LCD i opcjonalnemu ekranowi dotykowemu z możliwością wyboru 8 języków zapewniają łatwą konserwację i obsługę. Inteligentna komunikacja i zdalne monitorowanie
Wbudowany kontroler mikrokomputerowy przetwarza sygnały 10 razy szybciej niż standardowe metody analogowe.
W pełni automatyczne zarządzanie baterią za pomocą „czterech pilotów”
funkcje spełniające wymagania niezamierzonej kontroli obowiązków.




Transformator izolacyjny

Elastyczna konserwacja i obniżony MTTR

                       Długa żywotność projektowa do ponad 20 lat
Odfiltruj więcej niż 3 harmoniczne w zakłóceniach sieci elektroenergetycznej do urządzeń systemu, wzmacniając jednocześnie bezpieczeństwo pracy systemu.

Konstrukcja ułatwia dostęp od przodu do wszystkich istotnych modułów modułów ładowarki

Wszechstronne tryby ładowania stałym napięciem i stałym prądem

Inteligentna komunikacja i zdalne monitorowanie poprzez izolowane RS232, RS485, Ethernet. Pełna rejestracja danych


 Żywotność systemu do ponad 20 lat w ciągłej pracy pod warunkiem odpowiedniej konserwacji



                                 Elastycznie dostosowane
Wytrzymałe rozwiązania
Kompletne rozwiązania w zakresie ochrony zasilania
Rozwiązania zasilania doskonale spełniające wymagania
specyficzne wymagania zastosowań przemysłowych klienta.

Aby wytrzymać trudne warunki,
ekstremalne temperatury, wilgotność, kurz i wibracje itp. Do
Stopień ochrony IP54.

Łącznie z rozdzielnicą,
Dystrybucja prądu stałego, zestaw monitorujący.

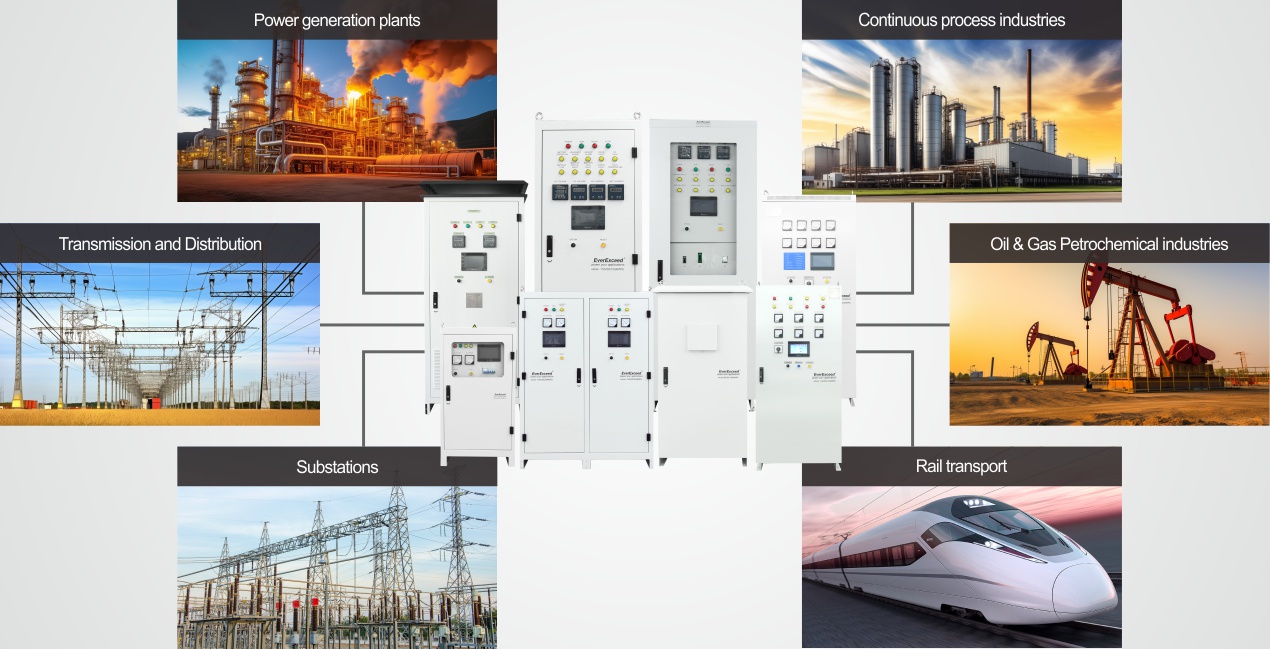

Zastosowania rozwiązania zasilania prądem stałym:


Gama prostowników-ładowarek EverExceed uXcel jest odpowiednia do wszystkich zastosowań prądu stałego wymagających dużego podtrzymania akumulatorowego:

  • Przesyłanie i dystrybucja energii;
  • Przemysł ciągły;
  • Przemysł naftowy i gazowy oraz petrochemiczny;
  • Transport (kolej, metro, tramwaj).


Napięcie nominalne 12 V 24 V 48 V 110 V 220 V 400 V
Prąd nominalny 25-1500A 25-1500A 25-1500A 16-1500A 16-1500A 16-1000A
Zasilanie wejściowe Jednofazowe 120 V/220 V/230 V/240 V, trójfazowe 208 V/380 V/400 V/415 V/480 V
Tolerancja napięcia wejściowego/częstotliwości ± 10%, 50/60 Hz ± 5%
Napięcie wyjściowe 1,8-18 V 3,6-36 V 7,2-72 V 16,5-165 V 33-330 V 60-600 V
Tętnienie napięcia <2% określonego pełnego obciążenia i bez podłączonego akumulatora
Statyczna regulacja napięcia ± 1% dla zmian obciążenia 0-100%, ± 10% zmian napięcia wejściowego AC i 5% zmian częstotliwości wejściowej AC
Napięcie dynamiczne 5% dla zmian obciążenia od 10% do 100% do 10%
Aktualne regulacje  1%
Ochrona Wyłącznik wejściowy, bezpiecznik wyjściowy ładowarki/wyłącznik*, ograniczenie prądu ładowarki, podwójny limit akumulatora, tłumienie przepięć AC*, zabezpieczenie przed zwarciem, zabezpieczenie przed odwrotną polaryzacją akumulatora, zabezpieczenie przed utratą fazy*
Alarmy Awaria ładowarki, wysoki poziom prądu stałego, wyzwolenie pod/nadmierne napięcie, zwarcie doziemne*, niski poziom elektrolitu, odłączenie akumulatora*, nadmierna temperatura akumulatora*, przepalony bezpiecznik*, wspólny przekaźnik alarmowy, wspólny brzęczyk alarmowy (wszystkie alarmy są programowalne przez użytkownika)
Dozowanie Napięcie ładowarki, prąd ładowarki, napięcie obciążenia, prąd obciążenia, temperatura akumulatora*, współczynnik pojemności akumulatora (dokładność miernika 1%)
Opcje Regulator napięcia prądu stałego, adapter TCP/IP, sterowanie i strzał trójfazowy, lampa szafkowa, regulator temperatury i wilgotności, tablica rozdzielcza prądu stałego
Fizyczny Dobrze zamontować na wolnostojącej metalowej szafce malowanej proszkowo (wymiary zależą od mocy wyjściowej ładowarki i związanych z nią wymagań dotyczących akumulatora)
Środowiskowy -10 do 50⁰C, wilgotność do 95%.
Położenie operacyjne (m) 3000 (bez drżenia)
Interfejs komunikacyjny RS232/RS485 Modbus, TCP/IP Ethernet (opcjonalnie)
Wyświetlacz miernika prądu stałego (opcjonalnie) Do wyświetlania napięcia i prądu ładowarki na panelu
MTBF/MTTR 100 000 godzin/4 godziny
Efektywność 80-93% w zależności od napięcia znamionowego i mocy znamionowej
Kompensacja temperatury Programowalne 3-6 mV/ogniwo/⁰C
Słyszalny hałas <60dB
Funkcja Limp Home Ciągła praca w przypadku awarii sterowania
Przywróć ustawienia fabryczne Przywraca wszystkie oryginalne ustawienia fabryczne
System Pełny mostek SCR, inteligentne zarządzanie ładowaniem, szybko działający bezpiecznik



If you need to download files, you need to register as our member first ! Zaloguj sie / zarejestrowany

  • EverExceed uXcel Ultra Series Battery Charger (按键版).pdf

Czym różnią się ładowanie „wyrównane”, „doładowanie” i „szybkie ładowanie”?

Każdy z tych terminów opisuje tę samą funkcję ładowarki, która polega na tym, że ładowarka tymczasowo podnosi napięcie akumulatora powyżej poziomu rezerwowego. Istnieją różne zastosowania podwyższonego napięcia ładowania, jak pokazano poniżej:

Powszechnie rozumiane znaczenie tego terminu

Wyrównaj – Okresowe „uzupełnianie” pojemności akumulatora i korygowanie różnic w pojemności ogniw

Wzmocnienie – może odnosić się do „wyrównania”, „szybkiego ładowania”, a czasem do obu

Szybkie ładowanie – szybsze ładowanie rozładowanego akumulatora



Do czego służy ładowanie „wyrównawcze” i dlaczego jest potrzebne?

Wszystkie akumulatory, nawet te złożone w zjednoczone bloki, zbudowane są z pojedynczych ogniw połączonych szeregowo w celu uzyskania wymaganego napięcia prądu stałego. Podobnie jak w przypadku wszystkich wytwarzanych produktów, pojemność poszczególnych ogniw akumulatora różni się. W miarę starzenia się akumulatora różnica ta wzrasta. Ponieważ bateria jest łańcuchem ogniw, który jest tak mocny, jak najsłabsze ogniwo, wymagany jest pewien schemat zapewniający, że wszystkie ogniwa pozostaną przy maksymalnej wydajności.

Schemat zwany „wyrównywaniem” jest powszechnie stosowany zarówno w akumulatorach kwasowo-ołowiowych, jak i niklowo-kadmowych. Wyrównywanie tymczasowo podnosi napięcie ładowania całego ciągu akumulatorów powyżej normalnego napięcia „podstawowego”. Podwyższone napięcie ładowania pozwala wszystkim ogniwom, także tym słabym, przyjąć z ładowarki większy prąd niż przy napięciu buforowym. Konsekwencją podwyższonego napięcia wyrównawczego jest przeładowanie wszystkich ogniw akumulatora. Jest to dopuszczalne w przypadku krótkich okresów, pod warunkiem, że w akumulatorze jest wystarczająca ilość elektrolitu.

Przeładowanie znacznie zwiększa szybkość elektrolizy wody w elektrolicie akumulatora do tlenu i wodoru. Ponieważ niski poziom elektrolitu trwale uszkodzi akumulator, ważne jest, aby ograniczyć czas i czas ładowania akumulatora przy napięciu wyrównawczym.



Co to jest „szybkie ładowanie”?

Baterie, podobnie jak wszystkie przewodniki elektryczne, charakteryzują się oporem metali przewodzących. Prawo Ohma mówi, że rezystancja wzrasta proporcjonalnie do przepływu prądu przez akumulator (lub inny niedoskonały przewodnik). Oznacza to, że im więcej amperów ładunku spróbujemy przyłożyć do akumulatora, tym więcej strat zostanie utraconych z powodu wewnętrznego nagrzewania.

„Szybkie ładowanie” tymczasowo zwiększa napięcie wyjściowe ładowarki, aby skompensować rezystancję wewnętrzną akumulatora. Dzięki temu akumulator może przez dłuższy czas przyjmować maksymalny prąd z ładowarki – zamiast zmniejszać akceptowalność ładowania wcześniej, jak miałoby to miejsce w przypadku ładowania normalnym napięciem rezerwowym.



Jakie jest prawidłowe napięcie ładowania?

Wartość zarówno napięcia buforowego, jak i wyrównawczego/zwiększającego/wysokiego napięcia jest określana przez producenta akumulatora i zależy od składu chemicznego i konstrukcji akumulatora. Odchylenie od zalecanych wartości, z wyjątkiem sytuacji, gdy jest to konieczne w celu dostosowania temperatury, spowoduje niedostateczne lub nadmierne naładowanie akumulatora – co zmniejszy jego żywotność i wydajność.



Po czym poznajesz, że ładowarka powinna pracować w trybie pływającym lub wyrównawczym?

Niezależnie od zamierzonego celu zwiększenia napięcia ładowarki, musi istnieć sposób na rozpoczęcie i zakończenie ładowania przy napięciu wyższym niż napięcie rezerwowe.

Poniżej przedstawiono najpopularniejsze metody kontroli.

Metoda sterowania: przełącznik ręczny

· Zaleta: Proste, tanie

· Wada: Wysokie ryzyko zapomnienia, że ​​urządzenie pracuje przy podwyższonym napięciu ładowania

· Komentarz: Niezalecane

Metoda sterowania: Ręcznie inicjowany timer

· Zaleta: Proste i automatycznie kończy ładowanie

· Wada: Wymaga interwencji użytkownika

· Komentarz: Nie ma możliwości sprawdzenia, kiedy akumulator będzie czerpał korzyści z ładowania o podwyższonym napięciu. Nie ma sposobu, aby dowiedzieć się, jakie jest właściwe ustawienie czasu

Metoda kontroli: Automatycznie inicjowany timer

· Zaleta: Nadaje się do odległych lokalizacji, gdzie użytkownicy nie odwiedzają często

· Wada: Czas musi być zaprogramowany.

· Uwaga: Nie można przewidzieć prawidłowego, zaprogramowanego czasu, ponieważ głębokość rozładowania może być różna

Metoda sterowania: Automatyczna inicjacja z końcem określonym przez baterię

· Zaleta: Zakończenie podwyższonego napięcia ładowania opiera się na potrzebach akumulatora, a nie na programie

· Wada: Wysoki prąd ciągły może oszukać system i pozostawić go przy podwyższonym napięciu zbyt długo

Kiedy potrzebna jest kompensacja temperatury akumulatora? Jak ważne jest to?

Powszechnie wiadomo, że wszystkie akumulatory – wentylowane, kwasowo-ołowiowe lub niklowo-kadmowe VRLA – wymagają innego napięcia ładowania w różnych temperaturach. Gdy jest zimny, akumulator wymaga wyższego niż normalne napięcia ładowania, aby zapewnić maksymalną możliwą wydajność. Gdy jest ciepły, napięcie ładowania należy zmniejszyć, aby zapobiec przeładowaniu i w konsekwencji utracie elektrolitu.

Gdy akumulator znajduje się w dobrze kontrolowanym otoczeniu, kompensacja temperatury ma niewielką wartość. Natomiast kompensacja temperatury jest absolutnie niezbędna, gdy akumulatory znajdują się w szafach zewnętrznych lub w innych miejscach narażonych na ekstremalne temperatury. Poniższe fakty ilustrują wartość kompensacji temperatury:

· Gdy akumulator o temperaturze 90 stopni F zostanie naładowany właściwym napięciem w temperaturze 50 stopni F, wyschnie w ciągu trzech miesięcy.

· Gdy akumulator o temperaturze 20 stopni F zostanie naładowany właściwym napięciem w temperaturze 50 stopni F, nie będzie się ładował – a tym samym nie osiągnie określonej wydajności.

Korzystanie z ładowarki wyposażonej w automatyczną kompensację temperatury może zapobiec obu tym problemom.





Zastanawiam się nad wyłączeniem funkcji kompensacji temperatury, ponieważ ładowarka i akumulator nie znajdują się w tym samym miejscu i obawiam się przeładowania akumulatora.

Kompensację temperatury należy wyłączyć tylko wtedy, gdy można mieć pewność, że akumulatory zawsze mają temperaturę pokojową (25°C lub 77°F).

Zdalny pomiar temperatury (RTS) to właściwy sposób zapewnienia ładowania z kompensacją temperatury, gdy akumulator i ładowarka znajdują się w różnych otoczeniach. Zawsze jest to lepsze rozwiązanie niż ładowanie nieskompensowane i lokalnie kompensowane. Zastosowanie czujnika podłączonego bezpośrednio do akumulatora eliminuje wszelkie zmienne temperatury ładowarki i różne temperatury w pomieszczeniu. Korzystanie z RTS nie ma żadnych wad. W porównaniu z wyłączoną kompensacją temperatury lub w ładowarce, RTS zdecydowanie pozytywnie zwiększy wydajność baterii do maksimum. Niezależnie od warunków, RTS powoduje, że ładowarka dostarcza dokładnie takie napięcie, jakiego potrzebuje akumulator.

Firma EVEREXCEED przewidziała wyłączenie kompensacji temperatury głównie na potrzeby testów akceptacyjnych u klienta – aby wykazać, że ustawienie napięcia jest zgodne z rzeczywistym napięciem wyjściowym. Może to być trudne do określenia w przypadku ładowarki z kompensacją temperatury.

Firma EVEREXCEED zaprojektowała swój system RTS w taki sposób, że w przypadku uszkodzenia czujnika zdalnego lub jego odłączenia, ładowarka powraca do pracy bez kompensacji. Zmiana ta jest wskazana na przednim panelu ładowarki.



Dlaczego akumulatory niklowo-kadmowe należy ładować „doładowująco”?

Akumulatory niklowo-kadmowe oferują najwyższą niezawodność ze wszystkich akumulatorów i są bardziej odporne na uszkodzenia mechaniczne i środowiskowe niż akumulatory kwasowo-ołowiowe. Wymagają jednak specjalnego ładowania, aby zapewnić maksymalną wydajność.

Jeżeli akumulator niklowo-kadmowy jest ładowany wyłącznie prądem płynnym, zazwyczaj dostarcza jedynie około 70% swojej pojemności znamionowej. Jest to poważniejszy problem w zastosowaniach wymagających dużej wydajności, takich jak rozruch silnika, gdzie nawet niewielkie zmniejszenie wydajności ma znaczący wpływ na wydajność.

Najskuteczniejszym sposobem zapewnienia pełnej pojemności akumulatora niklowo-kadmowego jest okresowe ładowanie go podwyższonym napięciem. Można to zainicjować ręcznie lub automatycznie, w zależności od ładowarki. Automatyczna korekcja jest łatwiejsza w użyciu i zmniejsza ryzyko zapomnienia o przełączeniu z powrotem na napięcie rezerwowe.
