A regulator ładowania słonecznego Zasadniczo jest to regulator napięcia lub prądu, który ładuje akumulator i zapobiega przeładowaniu ogniw. Kieruje napięcie i prąd z paneli słonecznych do ogniwa elektrycznego.

• Monitoruje przepływ prądu wstecznego

Podstawową funkcją regulatora ładowania słonecznego jest zapobieganie nadmiernemu lub niedostatecznemu naładowaniu akumulatora przez panel słoneczny. Większość regulatorów ładowania ma różne nastawy napięcia akumulatora; nastawy te mogą być stałe lub zmienne. Nastawy ładowania należy regulować w zależności od temperatury za pomocą lokalnej lub zdalnej sondy temperatury.

Kontroler ładowania MPPT

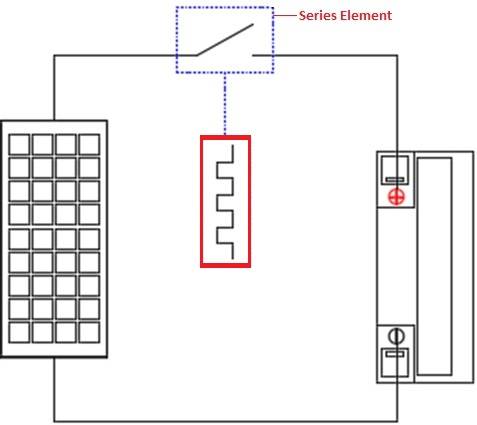

Regulatory PWM są podobne do regulatorów szeregowych, ale do otwarcia układu wykorzystują tranzystor zamiast przekaźnika. Przełączając tranzystor z wysoką częstotliwością i różnymi szerokościami modulacji, można utrzymać stałe napięcie. Regulatory PWM zapewniają bezpośrednie połączenie między układem fotowoltaicznym a akumulatorem. Regulatory PWM wykorzystują modulację szerokości impulsu (PWM) do ładowania akumulatora.

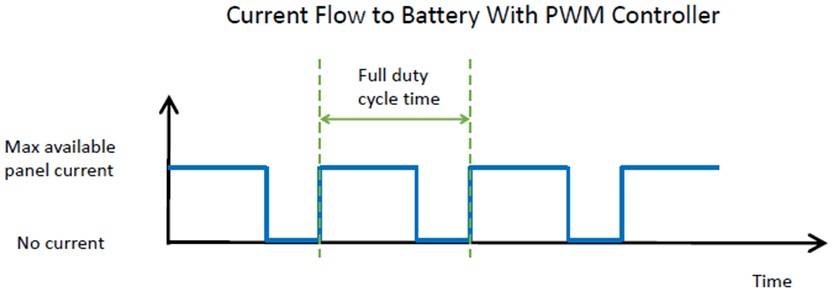

Kontroler PWM nie wysyła stałego sygnału wyjściowego, lecz serię krótkich impulsów ładowania do akumulatora. W zależności od aktualnego stanu naładowania akumulatora, kontroler decyduje, jak często wysyłać takie impulsy i jak długi powinien być każdy z nich. W przypadku akumulatora prawie w pełni naładowanego impulsy będą krótkie i wysyłane rzadko, natomiast w przypadku akumulatora rozładowanego będą długie i wysyłane niemal nieprzerwanie. Seria Ever Pro to wysokowydajny regulator ładowania PWM do paneli słonecznych.

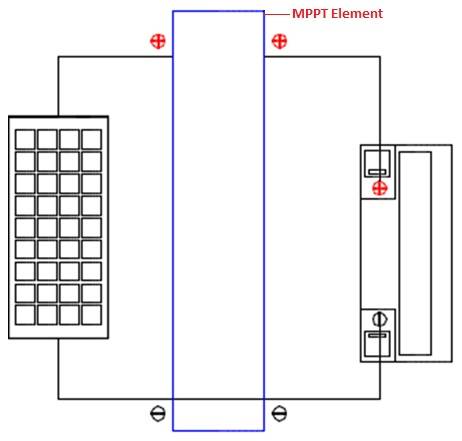

Kontroler ładowania z funkcją śledzenia punktu maksymalnej mocy (MPPT) przenosi PWM na wyższy poziom, umożliwiając zmianę napięcia panelu w zależności od napięcia akumulatora. Zmieniając napięcie wejściowe panelu, kontroler ładowania może znaleźć punkt, w którym panel słoneczny generuje maksymalną moc.

Na przykład, jeśli napięcie wyjściowe panelu fotowoltaicznego (24 V, 48 V lub więcej) jest wyższe niż napięcie akumulatora (np. 12 V), regulator MPPT obniża je do 12 V, ale kompensuje spadek napięcia poprzez zwiększenie prądu, dzięki czemu moc pozostaje na tym samym poziomie. Zasada działania MPPT polega na uzyskaniu maksymalnej możliwej mocy generowanej przez panel słoneczny poprzez zapewnienie mu pracy w najbardziej efektywnym połączeniu napięcia i prądu, znanym również jako „punkt maksymalnej mocy”. Seria Titan , Seria Titan Plus I Seria Titan Star to wysoce wydajny regulator ładowania MPPT zasilany energią słoneczną
